チップLEDの打ち替えをしたくて、基盤に装着されたLEDランプの取り外しに挑戦してみました。

半田ゴテ２本使って、両方からハンダを溶かせば外せるそうですが、他の場所を溶かしてしまいそうで‥。
そこで、ホームセンターで入手できるパーツを使って自作のコテ先を作ってみました。

材料費は、ざっと1,000円以内。半田ゴテはDAISOの500円の30Wタイプを使っています。

用意したのは、外形４mmの銅パイプと、３mmの銅丸棒。そしてＹ字タイプの圧着端子です。
以下、写真で。

ＬＥＤチップ外し専用コテ先の作り方

DAISOの半田ゴテの先端部分の直径が４mmなので、自作コテ先も、それに合わせます。

しかしＹ字端子の内径が3.5mmと半端なサイズ。　（厚さが１mmくらいある頑丈なタイプ）

４mmの銅の棒を削って細くするのも、端子の内径を広げるのも、ちょっと加工が面倒。
そこで丸棒とパイプを組み合わせて帳尻を合わせる事にしました。

写真のように、４mm銅パイプに３mm銅棒を差し込んで、その先にＹ字端子を取り付ける簡単な方法です。




先に３mmの丸棒にＹ字端子をカシメます。　
今回は圧着端子専用ツールを使いましたが、ニッパーなどで潰してカシメても良いでしょう。

そして、４mmのパイプを被せて、パイプカッターでカット。　これもニッパーで‥ry

１個作るのも、数個作るのも手間は一緒なので、サイズ違いやスペアをまとめて作っておくのがお勧め。
1,000円の材料で、自作コテ先10数個は作れると思います。

チップＬＥＤの打ち替え

YouTube リンク

動画を上げておきました。　まだ手慣れてないので、おっかなびっくりですが（笑

半田ゴテをしっかり温めておいて、ＬＥＤにそっと被せると、数秒でＬＥＤが外れます。

専用のコテ先さえ有れば、ホントに簡単な作業です。

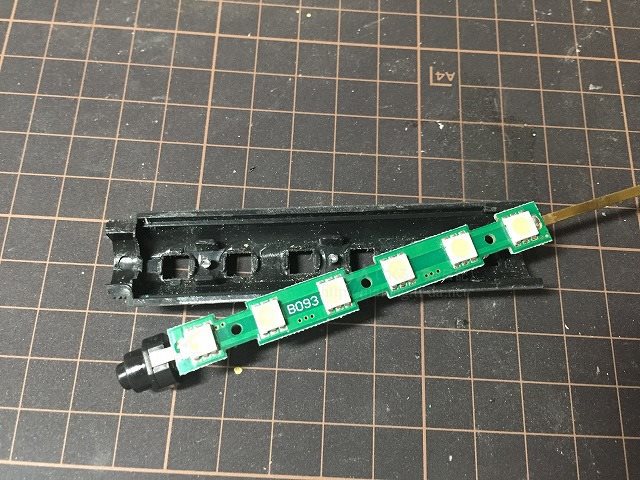

今回、ＬＥＤを打ち替えたのは、仕事で使っているペンライト。　単4電池３本タイプです。

回路は、2.2Ωの抵抗を介して、６つのチップＬＥＤが並列に繋がれているだけでした。

このペンライト、とても便利に使っているのですが、光が青白すぎて、対象の色彩が良く判らない欠点が有りました。
そこで、高演色Ra９４のチップＬＥＤに打ち替えた次第です。

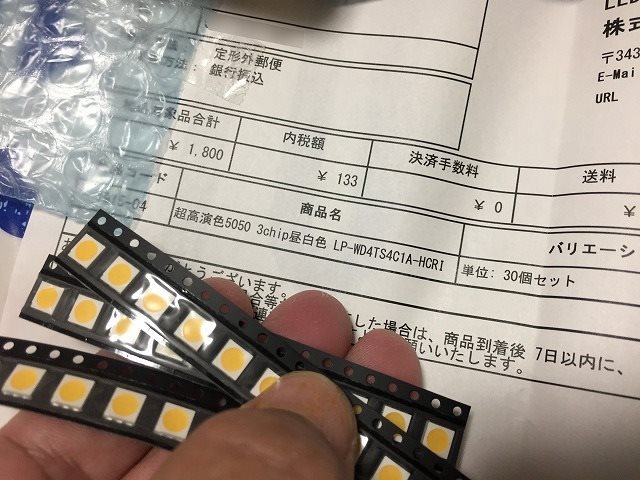

⇒　超高演色5050 3chip昼白色 LP-WD4TS4C1A-HCRI[1915]


新しいＬＥＤの取り付けは、先に一箇所にハンダを盛っておいて、ＬＥＤを固定。　その後、全ての端子をハンダ付けすると簡単でした。

すこし手間取ったＬＥＤは、光り方が悪い気がします。　できるだけ1発で決められるよう、基盤を固定したり手順をシュミレートしておいた方が良いでしょう。




というわけで完成した高演色Ra94のＬＥＤペンライト。

これから、さらに便利に、補修屋のお仕事で活躍してくれそうです！

---

追記

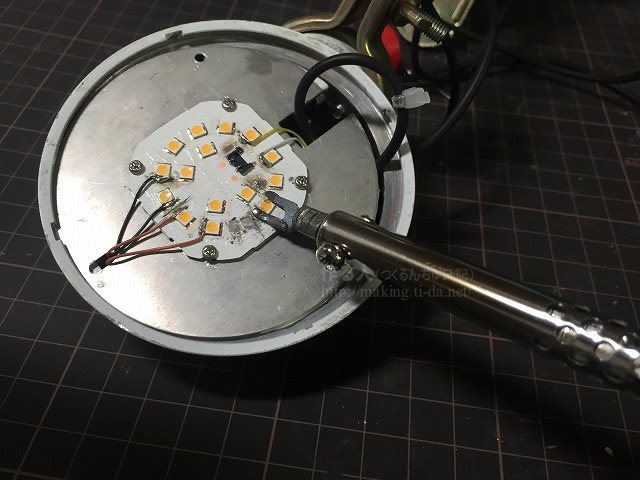

ＬＥＤが放熱板に取り付けられている場合、半田ゴテの熱が逃げて、うまく取り外しができません。

左の画像のＬＥＤは、まったく外せなかったです。　全体を温める等、さらに工夫が必要です。
